Die Energiewende in Deutschland führt zu dem Bedarf an zusätzlichen Übertragungskapazitäten elektrischer Energie von Nord- nach Süddeutschland. Auf Grund der zu überbrückenden Entfernungen ist die Realisierung von Hochspannungsgleichstromübertragungsanlagen in einigen Fällen der konventionellen Hochspannungsdrehstromübertragung vorzuziehen. Durch die zum Einsatz kommenden selbstgeführten Multilevelkonverter werden auf die Übertragungsleitungen höherfrequente Spektralteile eingekoppelt. Dieses Forschungsprojekt beschäftigt sich mit der Frage, ob durch Teile des Spektrums (Frequenzen von 9 kHz bis 30 MHz) langwellige Funkdienste negativ beeinflusst oder sogar gestört werden können.

Vorgehen

Auf Grund der Abmessung der zu untersuchenden Komponenten wird sich der Fragestellung simulativ angenähert. Grundsätzlich sind zur Beantwortung der Frage, ob und unter welchen Voraussetzungen Störungen langwelliger Funkdienste zu erwarten sind, die folgenden Teilaspek-te zu untersuchen:

• Welche Frequenzen werden mit welcher Amplitude durch die Konverter angeregt und in welchem Maße können diese durch die Konverterregelung beeinflusst werden

• Welche Dämpfung ist durch die im Netz vorhandene Komponenten, wie Transformatoren oder Drosseln zu erwarten

• Wie breiten sich die höherfrequenten Spektralteile auf der Übertragungsleitung aus

• In welchem Maße erfolgt eine Abstrahlung elektromagnetischer Wellen in die Umgebung (nicht ideal leitfähiger Boden, Ausbreitung durch Bodenwellen)

• Welche Pegel sind akzeptabel, so dass es zu keiner Störung der Funkdienste kommt

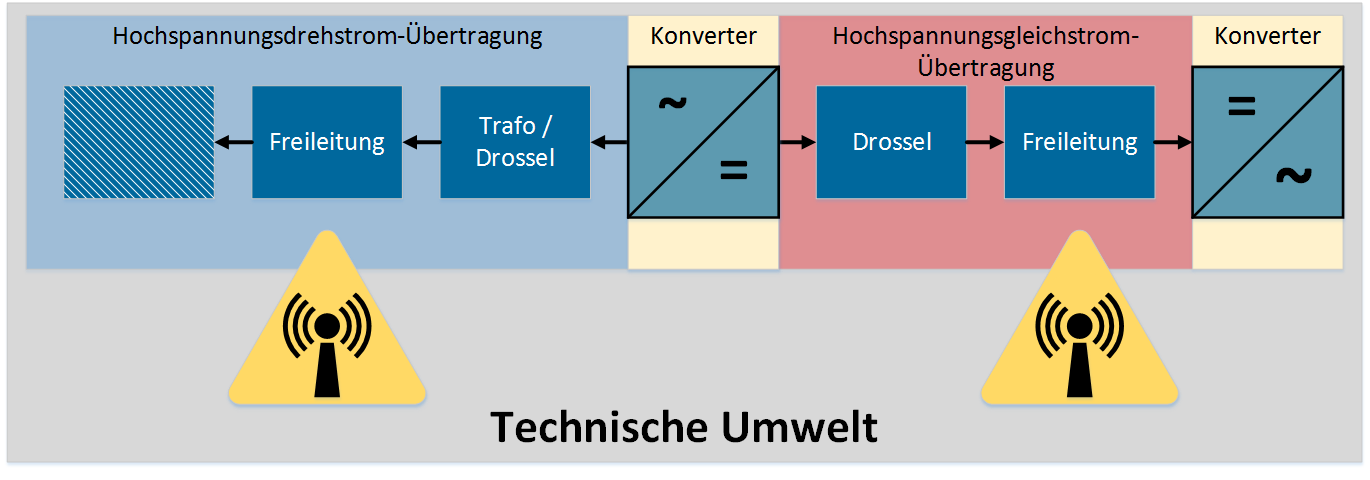

Die Modellierung der einzelnen Teilaspekte erfolgt weitestgehend getrennt voneinander. Das Systemverhalten wird durch Co-Simulationen der einzelnen Teilsysteme erzeugt. Untersucht werden sowohl die Gleichspannungsseite als auch die Wechselspannungsseite (Siehe Abbildung 1).
